前言

来了解RabbitMQ一个重要的概念：Exchange交换机

1. Exchange概念

Exchange：接收消息，并根据路由键转发消息所绑定的队列。

• 蓝色框：客户端发送消息至交换机，通过路由键路由至指定的队列。
• 黄色框：交换机和队列通过路由键有一个绑定的关系。
• 绿色框：消费端通过监听队列来接收消息。

2. 交换机属性

• Name:交换机名称
• Type:交换机类型——direct、topic、fanout、headers、sharding(此篇不讲)
• Durability：是否需要持久化，true为持久化

• Auto Delete:当最后一个绑定到Exchange上的队列删除后，自动删除该Exchange
• Internal：当前Exchange是否用于RabbitMQ内部使用，默认为false
• Arguments：扩展参数，用于扩展AMQP协议自定制化使用

3. Direct Exchange(直连)

• 所有发送到Direct Exchange的消息被转发到RouteKey中指定的Queue
• 注意：Direct模式可以使用RabbitMQ自带的Exchange：default Exchange,所以不需要将Exchange进行任何绑定(binding)操作，消息传递时，RouteKey必须完全匹配才会被队列接收，否则该消息会被抛弃。

• 重点：routing key与队列queues 的key保持一致，即可以路由到对应的queue中。

3.1 Direct Exchange(直连)代码演示

我们来看下大概步骤：

• ConnectionFacorty：获取连接工厂
• Connection：一个连接
• Channel：数据通信信道，可发送和接收消息
• Queue：具体的消息存储队列
• Producer & Consumer 生产者和消费者
  • 这个连接工厂需要配置一些相应的信息，例如: RabbitMQ节点的地址，端口号，VirtualHost等等。
• Channel是我们RabbitMQ所有消息进行交互的关键。

生产端：

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;

public class Producer4DirectExchange {


    public static void main(String[] args) throws Exception {

        //1 创建ConnectionFactory
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.11.76");
        connectionFactory.setPort(5672);
        connectionFactory.setVirtualHost("/");

        //2 创建Connection
        Connection connection = connectionFactory.newConnection();
        //3 创建Channel
        Channel channel = connection.createChannel();
        //4 声明
        String exchangeName = "test_direct_exchange";
        String routingKey = "test.direct111";
        //5 发送

        String msg = "Hello World RabbitMQ 4  Direct Exchange Message 111 ... ";
        channel.basicPublish(exchangeName, routingKey , null , msg.getBytes());

    }

}

消费端：

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;
import com.rabbitmq.client.QueueingConsumer;
import com.rabbitmq.client.QueueingConsumer.Delivery;

public class Consumer4DirectExchange {

    public static void main(String[] args) throws Exception {


        ConnectionFactory connectionFactory = new ConnectionFactory() ;

        connectionFactory.setHost("192.168.11.76");
        connectionFactory.setPort(5672);
        connectionFactory.setVirtualHost("/");

        connectionFactory.setAutomaticRecoveryEnabled(true);
        connectionFactory.setNetworkRecoveryInterval(3000);
        Connection connection = connectionFactory.newConnection();

        Channel channel = connection.createChannel();
        //4 声明
        String exchangeName = "test_direct_exchange";
        String exchangeType = "direct";
        String queueName = "test_direct_queue";
        String routingKey = "test.direct";

        //表示声明了一个交换机
        channel.exchangeDeclare(exchangeName, exchangeType, true, false, false, null);
        //表示声明了一个队列
        channel.queueDeclare(queueName, false, false, false, null);
        //建立一个绑定关系:
        channel.queueBind(queueName, exchangeName, routingKey);

        //durable 是否持久化消息
        QueueingConsumer consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、Consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
            //获取消息，如果没有消息，这一步将会一直阻塞
            Delivery delivery = consumer.nextDelivery();
            String msg = new String(delivery.getBody());
            System.out.println("收到消息：" + msg);
        }
    }
}

queueDeclare 说明

channel.queueDeclare(queueName, true, false, false, null);

• 第一个参数：queuename:队列的名称
• 第二个参数：durable 是否持久化。true消息会持久化到本地，保证重启服务后消息不会丢失
• 第三个参数：exclusive ：表示独占方式，设置为true 在某些情景下有必要，例如：顺序消费。表示只有一个channel可以去监听，其他channel都不能够监听。目的就是为了保证顺序消费。
• 第四个参数：autoDelete：队列如果与Exchange未绑定，则自动删除
• 第五个参数：arguments：扩展参数

测试结果：

注意需要routingKey保持一致。可以自己尝试修改routingkey，是否能收到消息。

4. Topic Exchange

• 所有发送到Topic Exchange的消息被转发到所有管线RouteKey中指定Topic的Queue上
• Exchange将RouteKey和某Topic进行模糊匹配,此时队列需要绑定一个Topic

在一堆消息中，每个不同的队列只关心自己需要的消息。

4.1 Topic Exchange代码演示

Topic Exchange生产端：

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;

public class Producer4TopicExchange {


    public static void main(String[] args) throws Exception {

        //1 创建ConnectionFactory
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.11.76");
        connectionFactory.setPort(5672);
        connectionFactory.setVirtualHost("/");

        //2 创建Connection
        Connection connection = connectionFactory.newConnection();
        //3 创建Channel
        Channel channel = connection.createChannel();
        //4 声明
        String exchangeName = "test_topic_exchange";
        String routingKey1 = "user.save";
        String routingKey2 = "user.update";
        String routingKey3 = "user.delete.abc";
        //5 发送

        String msg = "Hello World RabbitMQ 4 Topic Exchange Message ...";
        channel.basicPublish(exchangeName, routingKey1 , null , msg.getBytes());
        channel.basicPublish(exchangeName, routingKey2 , null , msg.getBytes());
        channel.basicPublish(exchangeName, routingKey3 , null , msg.getBytes());
        channel.close();
        connection.close();
    }

}

Topic Exchange消费端：

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;
import com.rabbitmq.client.QueueingConsumer;
import com.rabbitmq.client.QueueingConsumer.Delivery;

public class Consumer4TopicExchange {

    public static void main(String[] args) throws Exception {


        ConnectionFactory connectionFactory = new ConnectionFactory() ;

        connectionFactory.setHost("192.168.11.76");
        connectionFactory.setPort(5672);
        connectionFactory.setVirtualHost("/");

        connectionFactory.setAutomaticRecoveryEnabled(true);
        connectionFactory.setNetworkRecoveryInterval(3000);
        Connection connection = connectionFactory.newConnection();

        Channel channel = connection.createChannel();
        //4 声明
        String exchangeName = "test_topic_exchange";
        String exchangeType = "topic";
        String queueName = "test_topic_queue";
        //String routingKey = "user.*";
        String routingKey = "user.*";
        // 1 声明交换机
        channel.exchangeDeclare(exchangeName, exchangeType, true, false, false, null);
        // 2 声明队列
        channel.queueDeclare(queueName, false, false, false, null);
        // 3 建立交换机和队列的绑定关系:
        channel.queueBind(queueName, exchangeName, routingKey);

        //durable 是否持久化消息
        QueueingConsumer consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、Consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
            //获取消息，如果没有消息，这一步将会一直阻塞
            Delivery delivery = consumer.nextDelivery();
            String msg = new String(delivery.getBody());
            System.out.println("收到消息：" + msg);
        }
    }
}

Topic Exchange测试结果：

注意一个问题：需要进行解绑

5. Fanout Exchange

• 不处理路由键，只需要简单的将队里绑定到交换机上
• 发送到交换机的消息都会被转发到与该交换机绑定的所有队列上
• Fanout交换机转发消息是最快的

5.1 Fanout Exchange代码演示

Fanout Exchange生产端：

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;

public class Producer4FanoutExchange {


    public static void main(String[] args) throws Exception {

        //1 创建ConnectionFactory
        ConnectionFactory connectionFactory = new ConnectionFactory();
        connectionFactory.setHost("192.168.11.76");
        connectionFactory.setPort(5672);
        connectionFactory.setVirtualHost("/");

        //2 创建Connection
        Connection connection = connectionFactory.newConnection();
        //3 创建Channel
        Channel channel = connection.createChannel();
        //4 声明
        String exchangeName = "test_fanout_exchange";
        //5 发送
        for(int i = 0; i < 10; i ++) {
            String msg = "Hello World RabbitMQ 4 FANOUT Exchange Message ...";
            channel.basicPublish(exchangeName, "", null , msg.getBytes());
        }
        channel.close();
        connection.close();
    }

}

Fanout Exchange消费端：

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;
import com.rabbitmq.client.QueueingConsumer;
import com.rabbitmq.client.QueueingConsumer.Delivery;

public class Consumer4FanoutExchange {

    public static void main(String[] args) throws Exception {

        ConnectionFactory connectionFactory = new ConnectionFactory() ;

        connectionFactory.setHost("192.168.11.76");
        connectionFactory.setPort(5672);
        connectionFactory.setVirtualHost("/");

        connectionFactory.setAutomaticRecoveryEnabled(true);
        connectionFactory.setNetworkRecoveryInterval(3000);
        Connection connection = connectionFactory.newConnection();

        Channel channel = connection.createChannel();
        //4 声明
        String exchangeName = "test_fanout_exchange";
        String exchangeType = "fanout";
        String queueName = "test_fanout_queue";
        String routingKey = ""; //不设置路由键
        channel.exchangeDeclare(exchangeName, exchangeType, true, false, false, null);
        channel.queueDeclare(queueName, false, false, false, null);
        channel.queueBind(queueName, exchangeName, routingKey);

        //durable 是否持久化消息
        QueueingConsumer consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、Consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
            //获取消息，如果没有消息，这一步将会一直阻塞
            Delivery delivery = consumer.nextDelivery();
            String msg = new String(delivery.getBody());
            System.out.println("收到消息：" + msg);
        }
    }
}

6. Exchange交换机其他属性

6.1 Bingding —— 绑定

• Exchange和Exchange、Queue之间的连接关系
• Bingding可以包含RoutingKey或者参数

6.2 Queue——消息队列

• 消息队列，实际存储消息数据
• Durability：是否持久化，Durable:是 ，Transient：否
• Auto delete：如选yes，代表当最后一个监听被移除之后，该Queue会自动被删除。

6.3 Message——消息

• 服务器与应用程序之间传送的数据
• 本质上就是一段数据，由Properties和Payload（Body）组成
• 常用属性：delivery mode、headers(自定义属性)

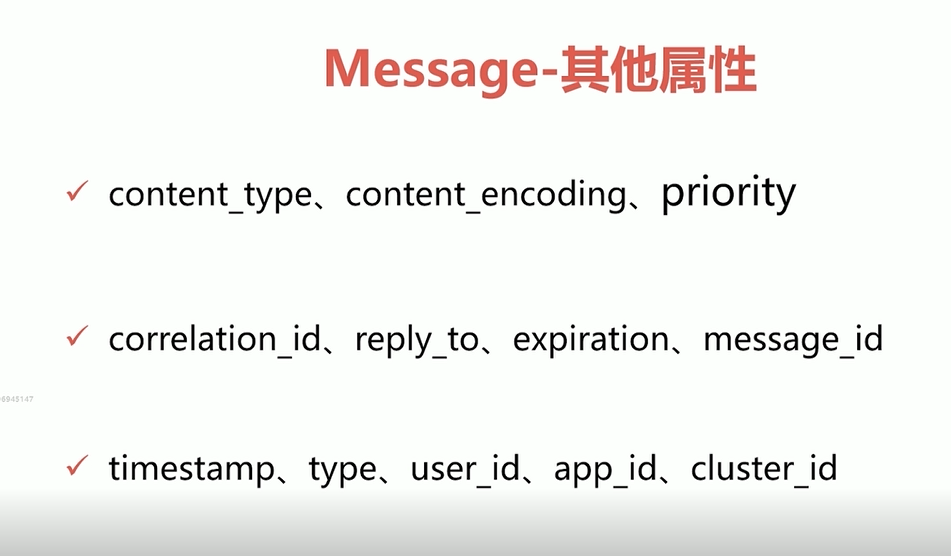

6.4 其他属性

• content_type、content_encoding、priority
• correlation_id、reply_to、expiration、message_id
• timestamp、type、user_id、app_id、cluster_id

6.5 Virtual Host虚拟主机

• 虚拟地址,用于进行逻辑隔离，最上层的消息路由
• 一个Virtual Host里面可以有若干个Exchange和Queue
• 同一个Virtual Host里面不能有相同名称的Exchange或Queue
